Giới thiệu ngắn

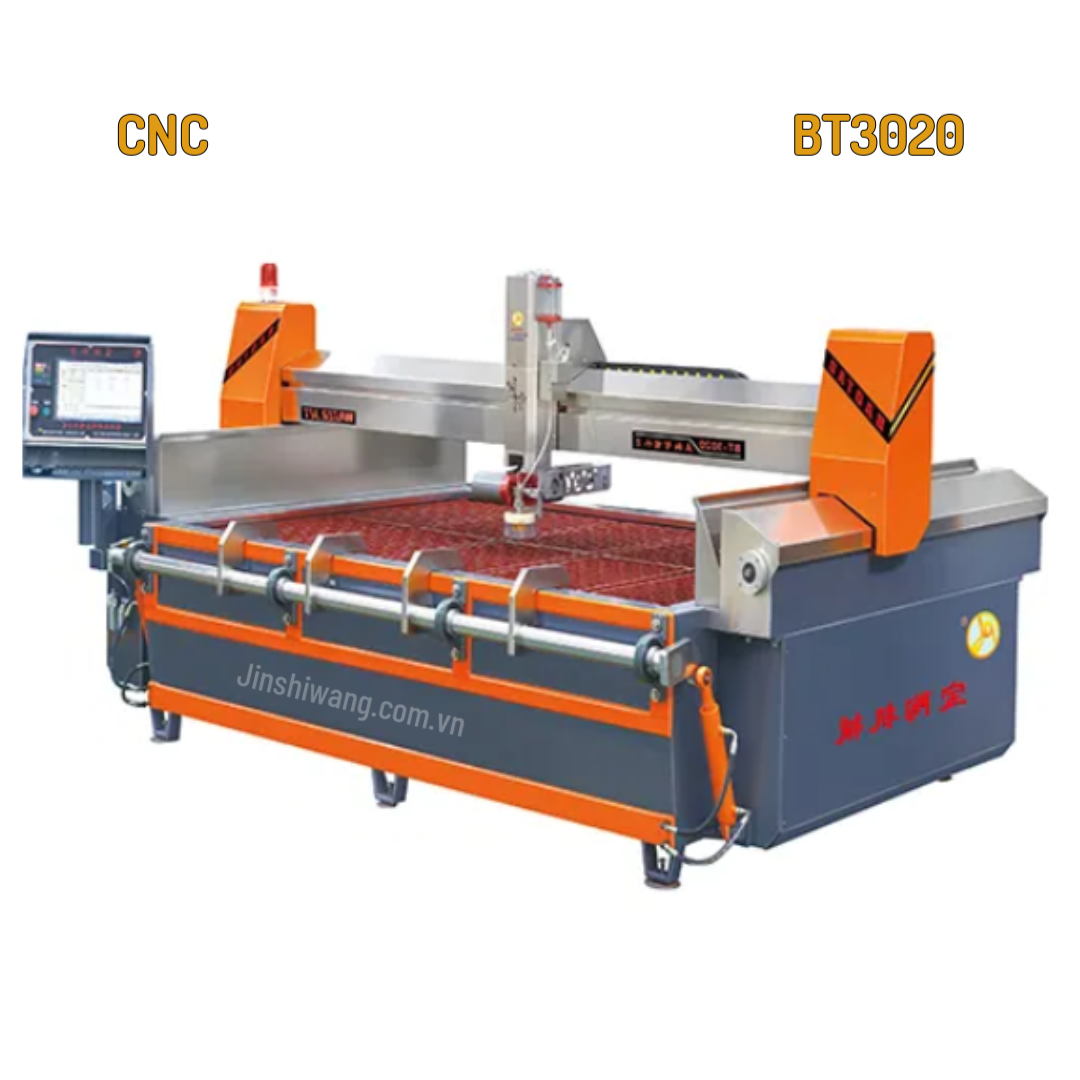

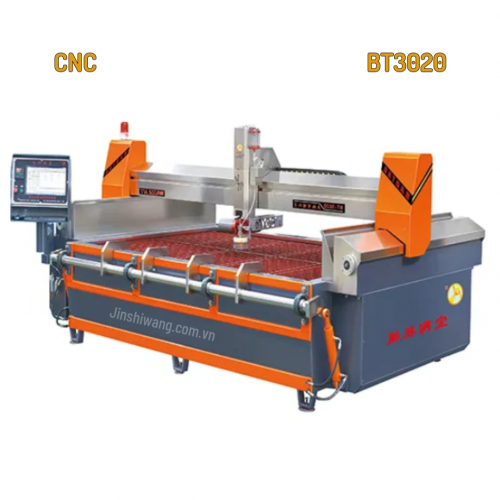

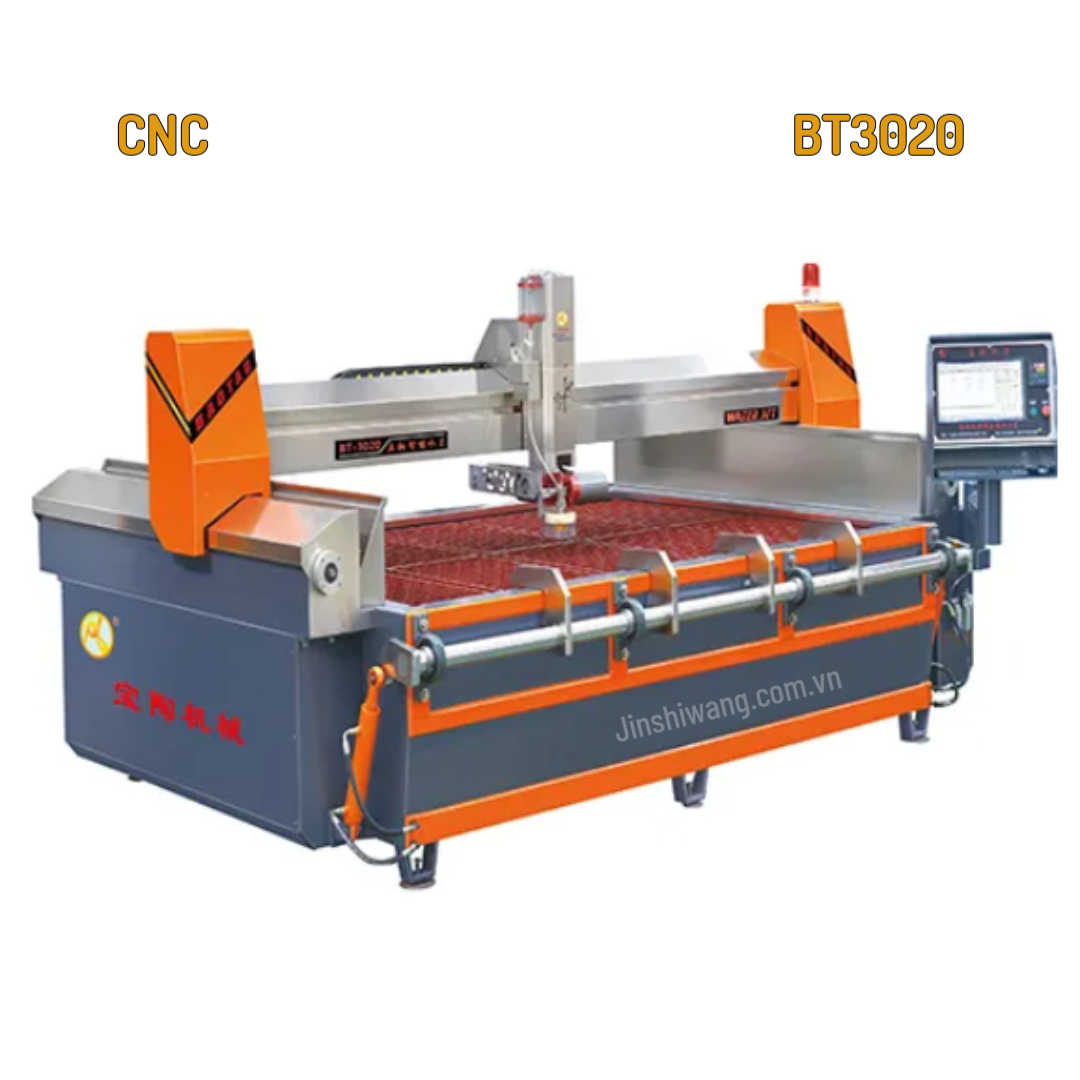

Máy cắt đá, cắt gạch tia nước CNC 3020 5 trục Model BT3020 của Jin Shiwang là giải pháp công nghệ cao cho ngành đá ốp lát, xây dựng và nội thất. Thiết kế 5 trục cho phép gia công phức tạp, cắt chi tiết cầu kỳ với độ chính xác cao, phù hợp cho cả sản xuất hàng loạt và chế tác thủ công quy mô công nghiệp.

Tại sao nên chọn máy cắt tia nước CNC BT3020?

- Độ chính xác cao: Độ chính xác cắt ±0.1mm đảm bảo thành phẩm đạt tiêu chuẩn thẩm mỹ và kỹ thuật khắt khe.

- Bàn làm việc lớn: Kích thước bàn 3000 × 2000mm (phạm vi làm việc X × Y × Z: 3000 × 2000 × 300mm) cho phép xử lý tấm đá, gạch với kích thước lớn, tối ưu năng suất.

- 5 trục linh hoạt: Hệ thống trục A ±75° và trục C quay không giới hạn hỗ trợ cắt các chi tiết 3D, cạnh nghiêng, lỗ khoét và các hình dạng phức tạp.

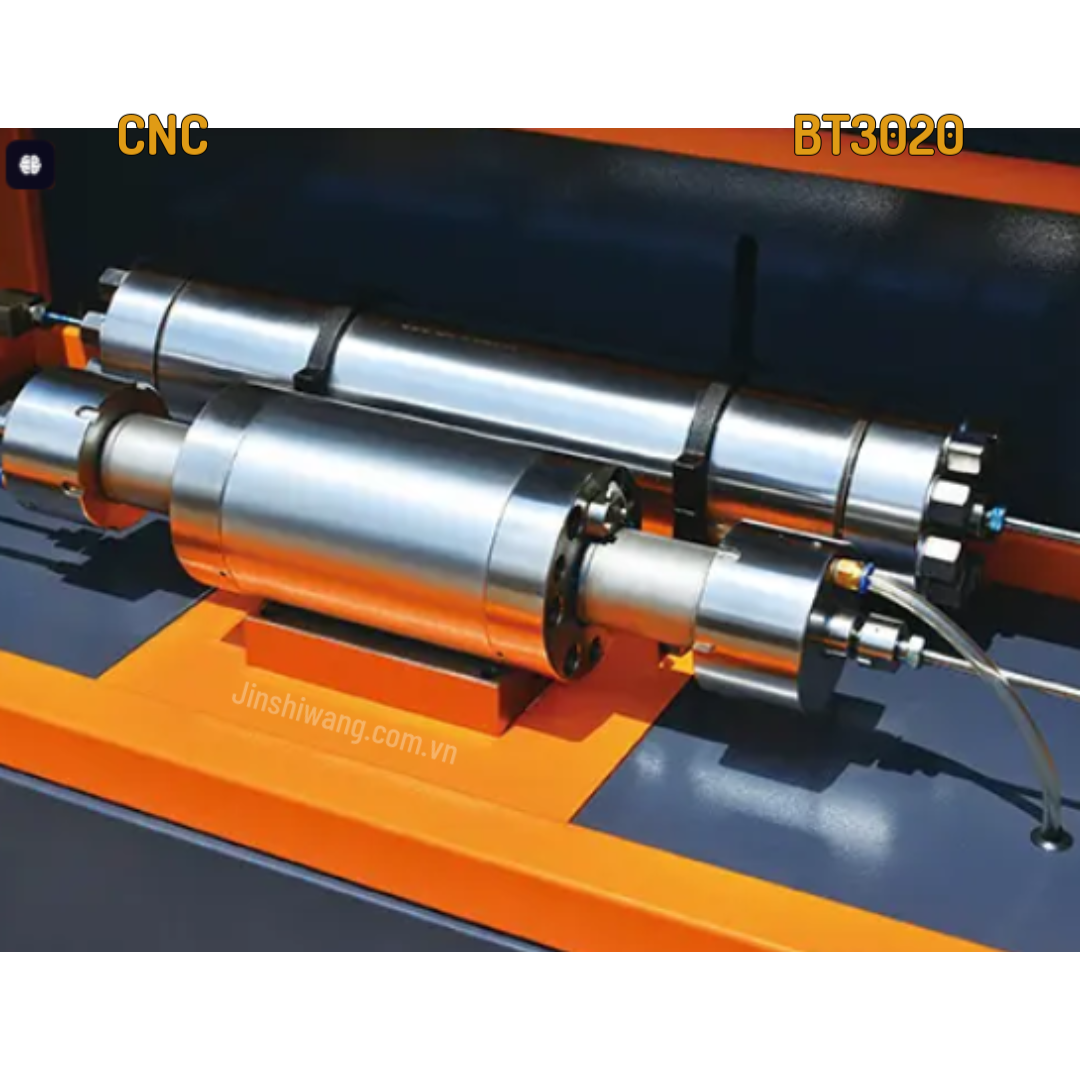

- Áp lực tia nước mạnh mẽ: Áp suất nước lên đến 420MPa cùng vòi phun 0.2–0.5mm cho đường cắt mịn, ít mẻ cạnh, phù hợp với nhiều loại vật liệu kể cả đá cứng.

- Hệ thống điều khiển tiên tiến: Tủ điều khiển CNC chạy phần mềm cắt XTWJ, tương thích Windows, hỗ trợ giao diện tiếng Trung và tiếng Anh, dễ vận hành và tích hợp CAM/CAD.

- Động cơ Servo AC 5 trục: Đảm bảo chuyển động mượt mà, tốc độ phản hồi cao, khả năng lặp lại tốt cho sản phẩm đồng đều.

- Vật liệu mài mòn tiêu chuẩn: Sử dụng Garnet Sand (Mesh 80–120) đảm bảo hiệu quả mài mòn và chất lượng đường cắt.

Thông số kỹ thuật chi tiết

- Model: BT3020

- Nguồn điện: 380V / 50Hz, 3 pha

- Công suất tổng: 30 kW

- Kích thước bàn cắt: 3000 mm × 2000 mm

- Phạm vi làm việc (X × Y × Z): 3000 mm × 2000 mm × 300 mm

- Trục xoay: Trục A ±75°, Trục C quay không giới hạn

- Độ chính xác cắt: ±0.1 mm

- Độ dày cắt tối đa: 200 mm (tùy vật liệu)

- Tốc độ làm việc: 0,1–5 m/phút (tùy vật liệu)

- Áp suất nước: 420 MPa

- Đường kính vòi phun: 0.2–0.5 mm

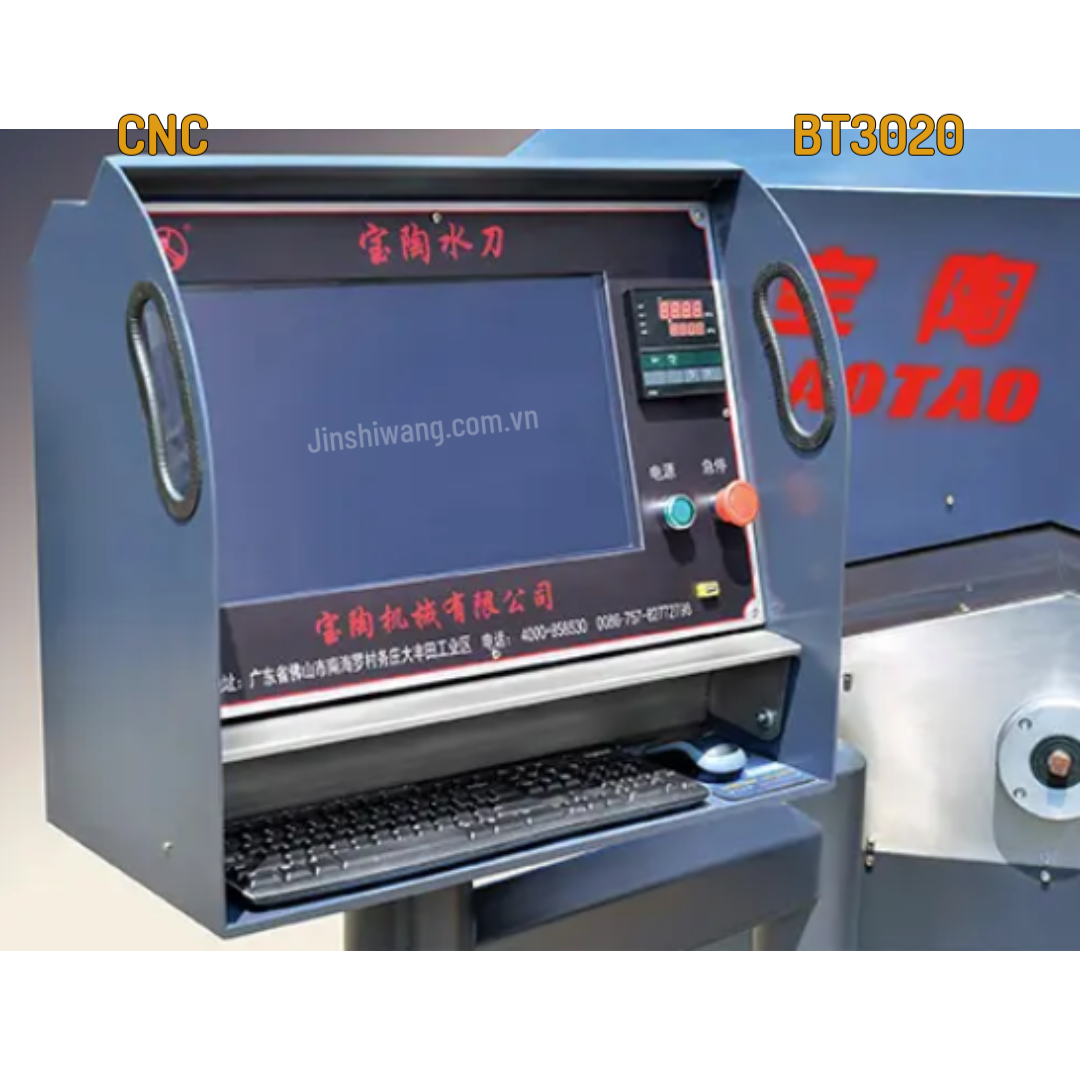

- Tủ điều khiển: CNC, phần mềm XTWJ (Windows, tiếng Trung/tiếng Anh)

- Hệ thống chuyển động: Servo AC 5 trục

- Tốc độ di chuyển ngang: 6000 / 15000 mm/phút

- Vật liệu mài mòn: Garnet Sand (Mesh 80–120)

- Kích thước máy: 3000 × 2500 × 2000 mm

- Trọng lượng: 4000 KG

Ưu điểm ứng dụng trong thực tế

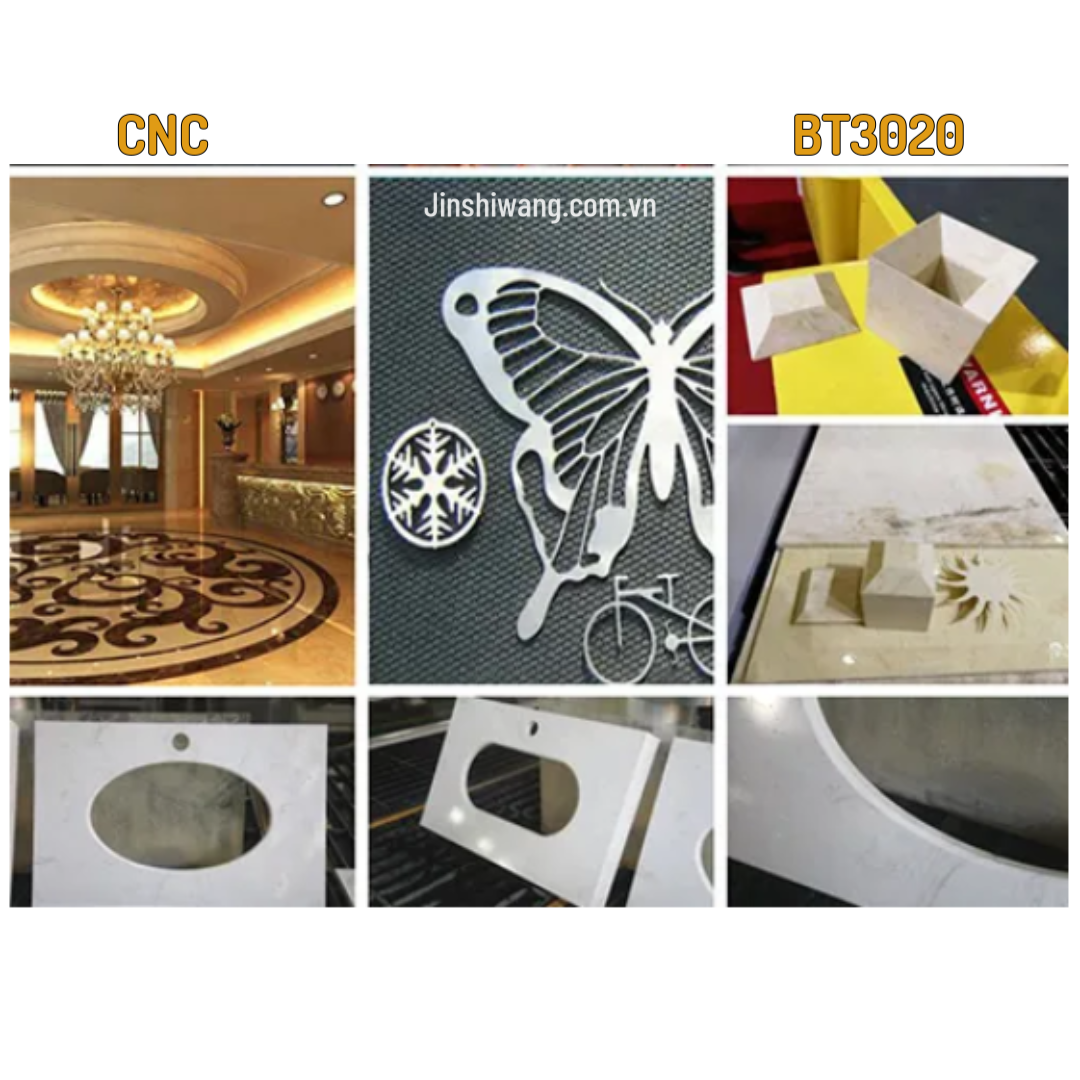

- Cắt đá tự nhiên (granite, marble), đá nhân tạo và gạch kỹ thuật với đường cắt sắc nét, ít hỏng cạnh.

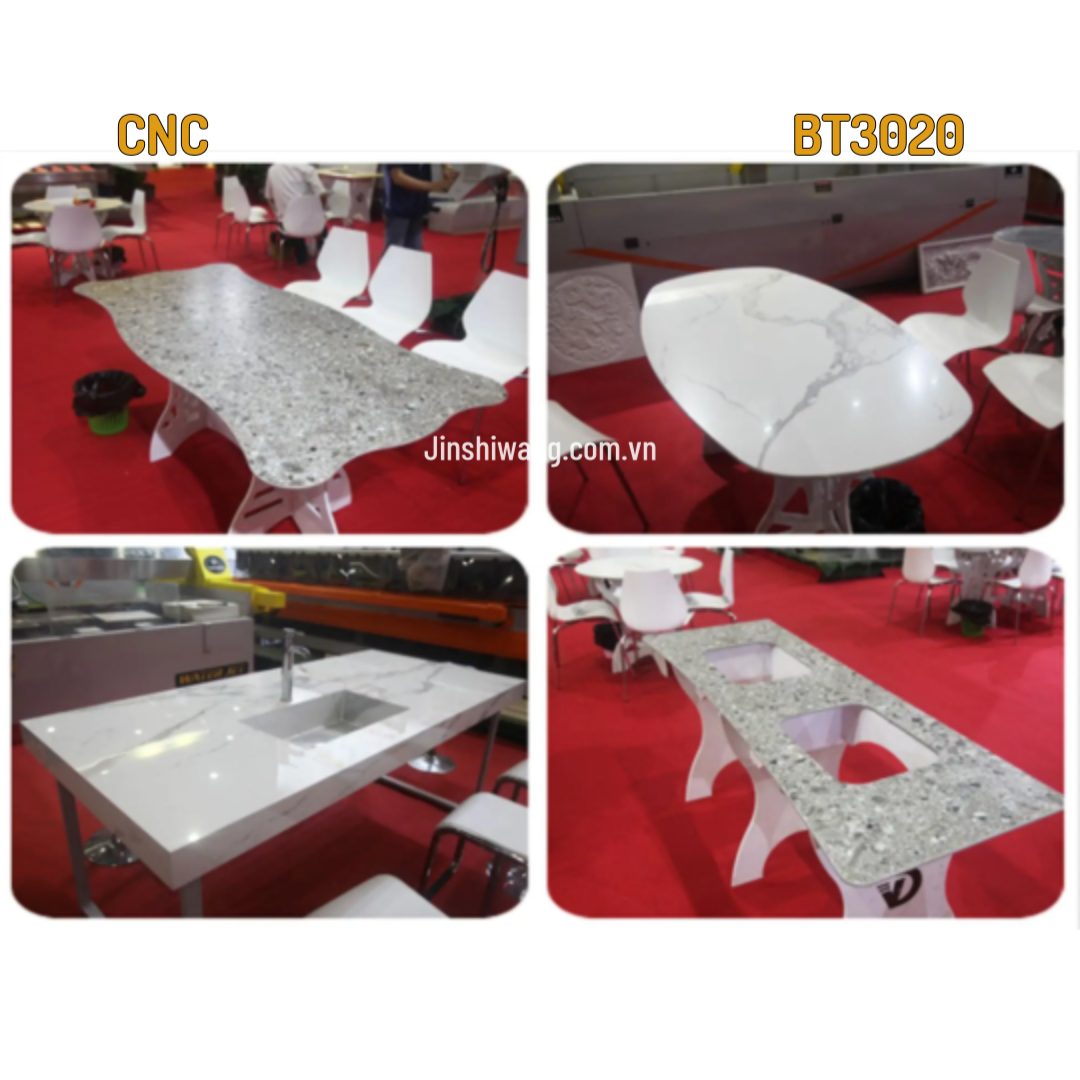

- Gia công các chi tiết trang trí, mặt bậc, lavabo, mặt bàn bếp, cột đá, chi tiết nội thất có hình dạng phức tạp.

- Thay thế cưa, mài truyền thống để giảm bụi, tăng tính thẩm mỹ và tiết kiệm nhân công.

- Tích hợp dễ dàng vào dây chuyền sản xuất công nghiệp, tối ưu hóa năng suất và giảm sai số.

Hướng dẫn vận hành & bảo trì cơ bản

- Kiểm tra nguồn điện, áp lực nước và hệ thống làm mát trước khi vận hành.

- Sử dụng Garnet Sand phù hợp (Mesh 80–120) để đảm bảo năng suất và chất lượng cắt.

- Vệ sinh lớp lọc nước, hệ thống bơm và vòi phun định kỳ để tránh tắc nghẽn, giảm áp suất.

- Kiểm tra định kỳ trạng thái servo, ray trượt và ốc vít; tra dầu bôi trơn theo khuyến cáo nhà sản xuất.

- Đào tạo nhân viên vận hành phần mềm XTWJ và quy trình an toàn khi làm việc với tia nước áp suất cao.

So sánh nhanh với các công nghệ cắt khác

- So với cưa đĩa: Tia nước không gây vết nứt nhiệt, ít mẻ cạnh hơn và phù hợp cho nhiều vật liệu.

- So với cắt plasma/lazer: Tia nước phù hợp cho vật liệu dày, không làm biến đổi nhiệt bề mặt, an toàn cho đá và vật liệu dễ nứt.

- So với máy 3 trục thông thường: BT3020 5 trục cho phép cắt góc nghiêng và chi tiết 3D phức tạp hơn, giảm công đoạn gá lắp.

Trường hợp ứng dụng thực tế

- Xưởng gia công mặt đá bếp, mặt lavabo, bậc thang cao cấp.

- Nhà máy sản xuất gạch lát cao cấp cần đường cắt chính xác, ít mẻ.

- Công trình thi công ốp lát đá ngoại thất, chi tiết trang trí nghệ thuật đá.
