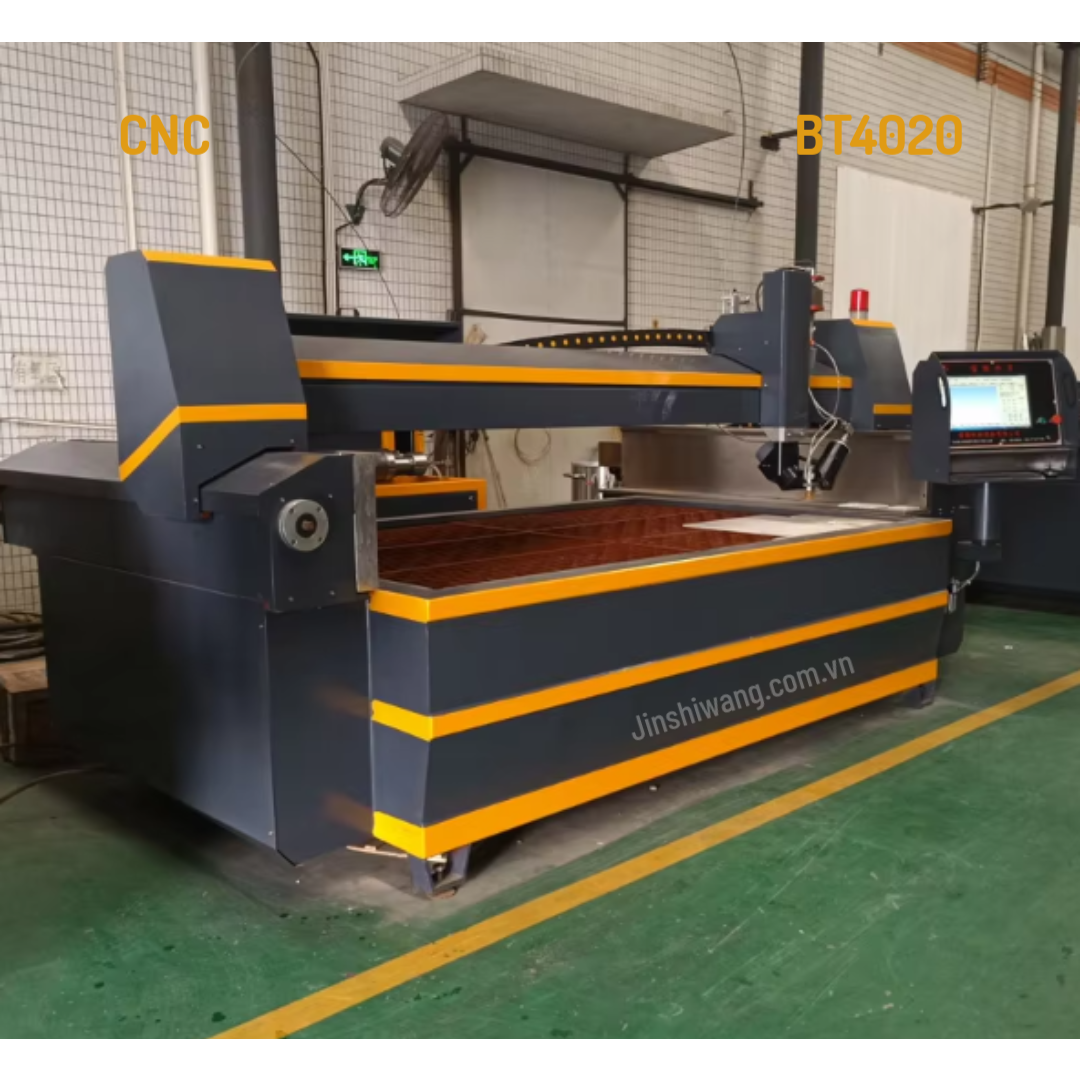

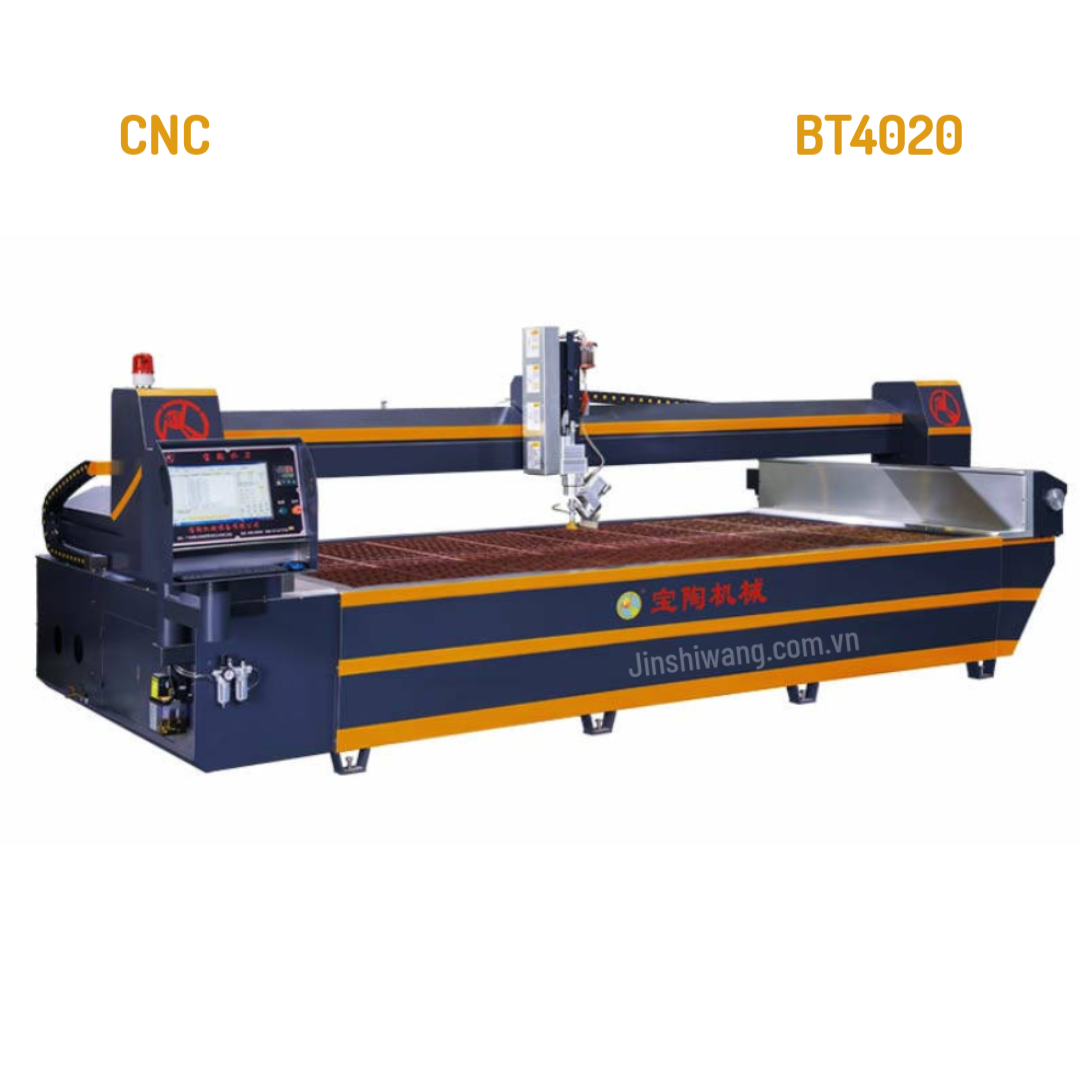

Máy cắt đá, cắt gạch tia nước CNC 5 trục BT4020 — Giải pháp cắt vật liệu chính xác cho ngành xây dựng và đá ốp

---

Máy cắt tia nước CNC 5 trục BT4020 của Jin Shiwang Vietnam là giải pháp tối ưu cho việc gia công đá tự nhiên, đá nhân tạo, gạch men, ceramic và vật liệu cứng khác. Với khả năng cắt đa trục, áp lực nước cao đến 420MPa và độ chính xác ±0.1mm, BT4020 đáp ứng nhu cầu sản xuất quy mô công nghiệp và các chi tiết có yêu cầu mỹ thuật, độ chính xác cao.



Tổng quan sản phẩm

---

Máy cắt tia nước CNC BT4020 là gì?

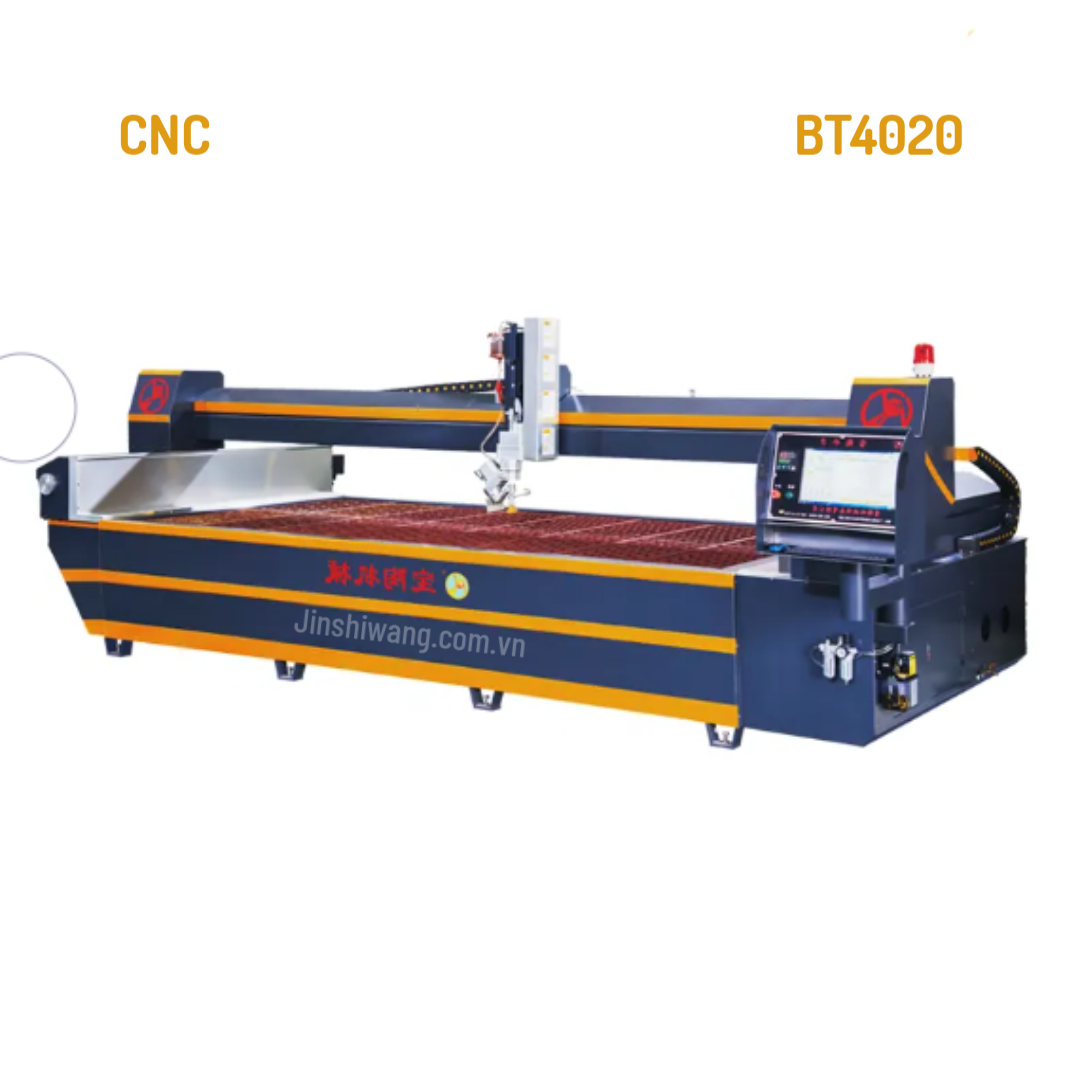

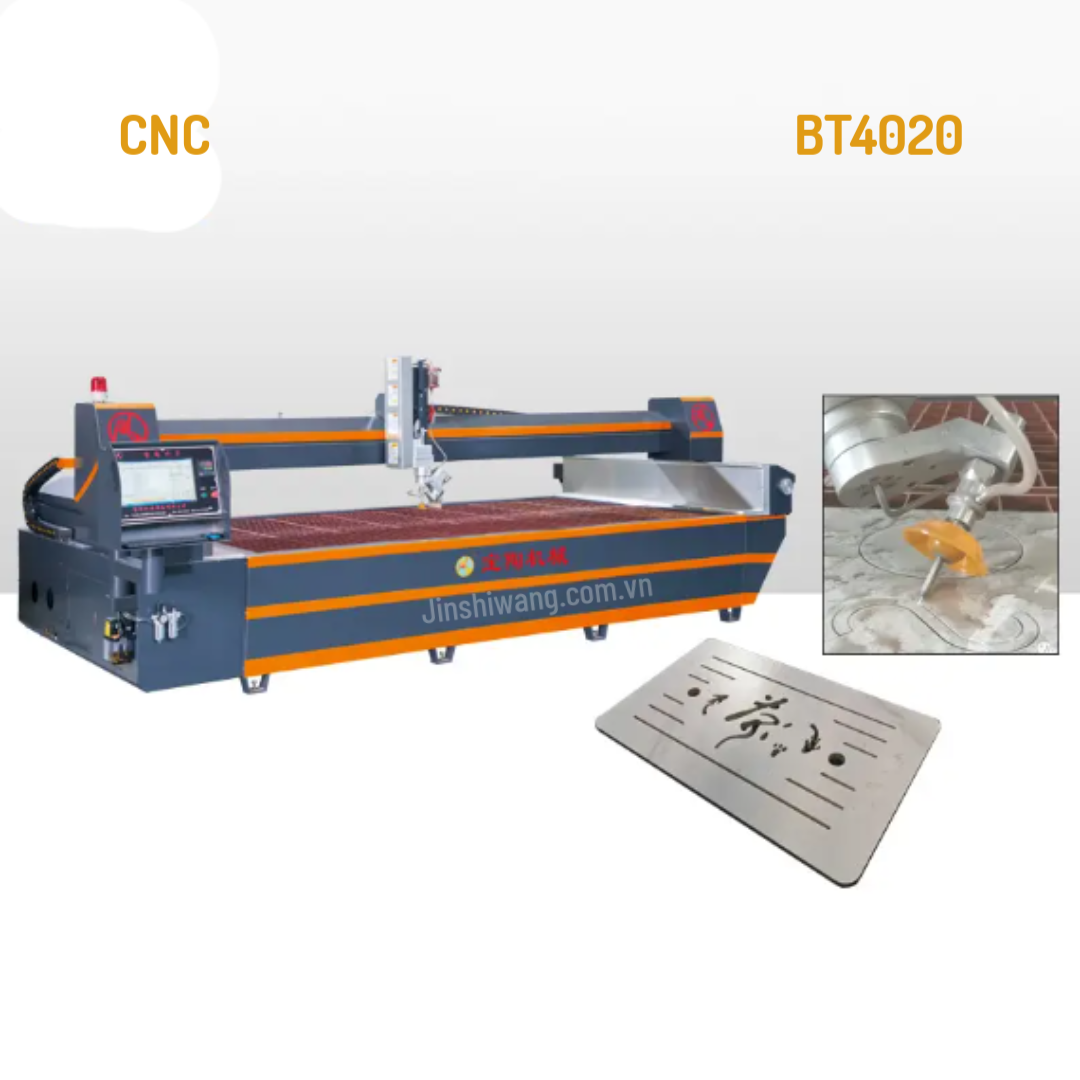

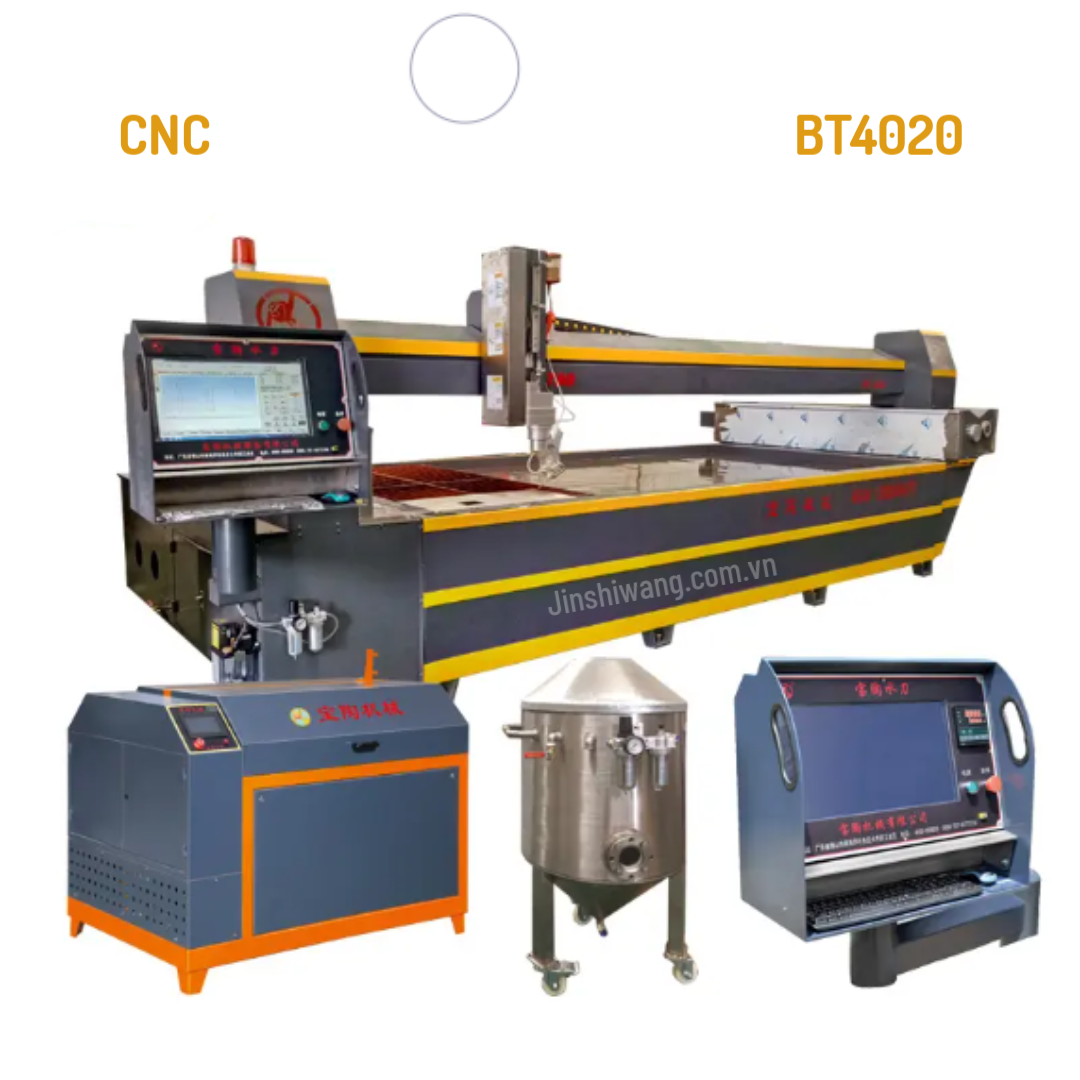

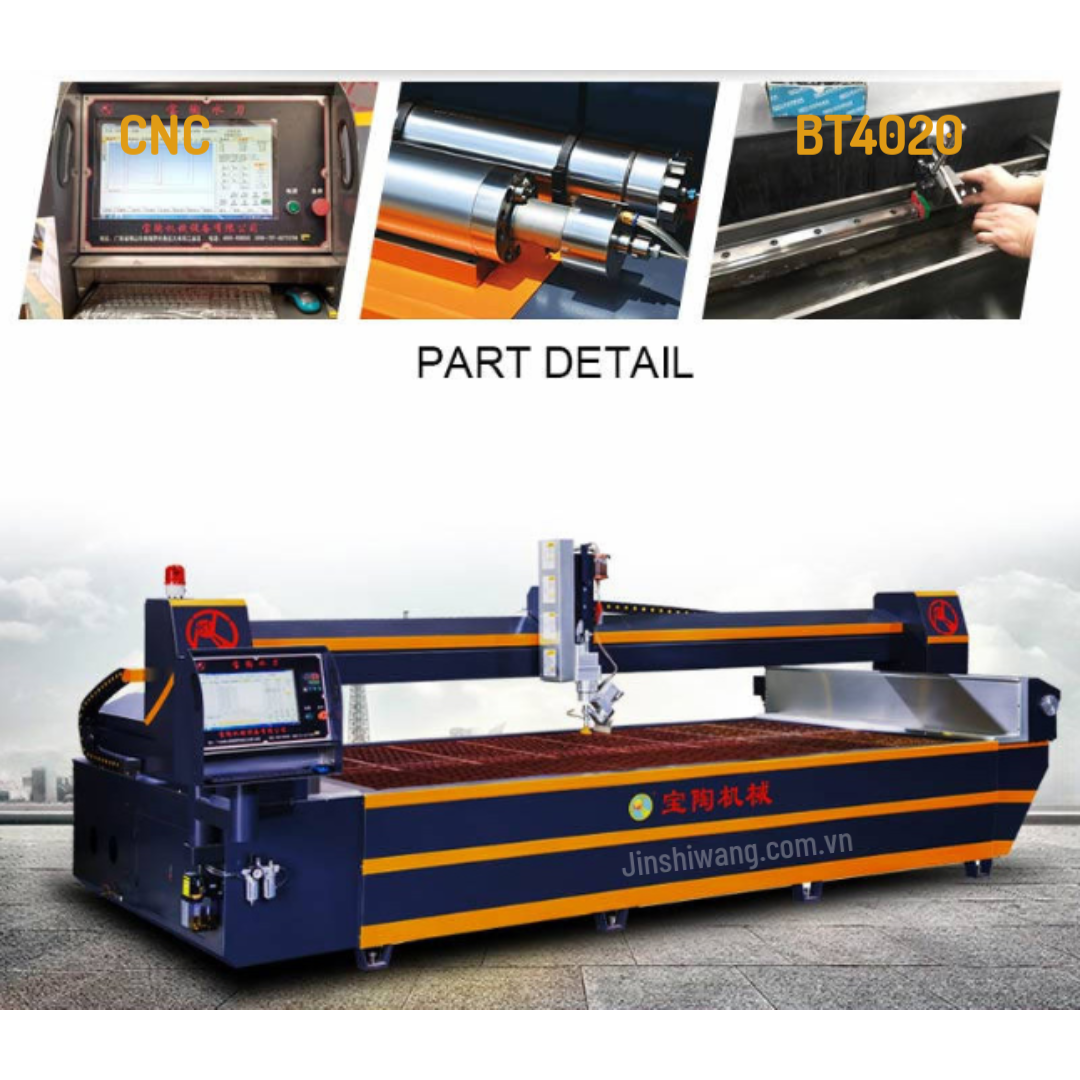

- BT4020 là máy cắt tia nước CNC 5 trục (gồm trục A ±75° và trục C quay không giới hạn), được thiết kế dành cho cắt đá, cắt gạch, vật liệu composite và kim loại mỏng theo yêu cầu phức tạp về góc cắt và độ chính xác.



Ưu điểm nổi bật của BT4020

---

1. Cắt đa trục linh hoạt

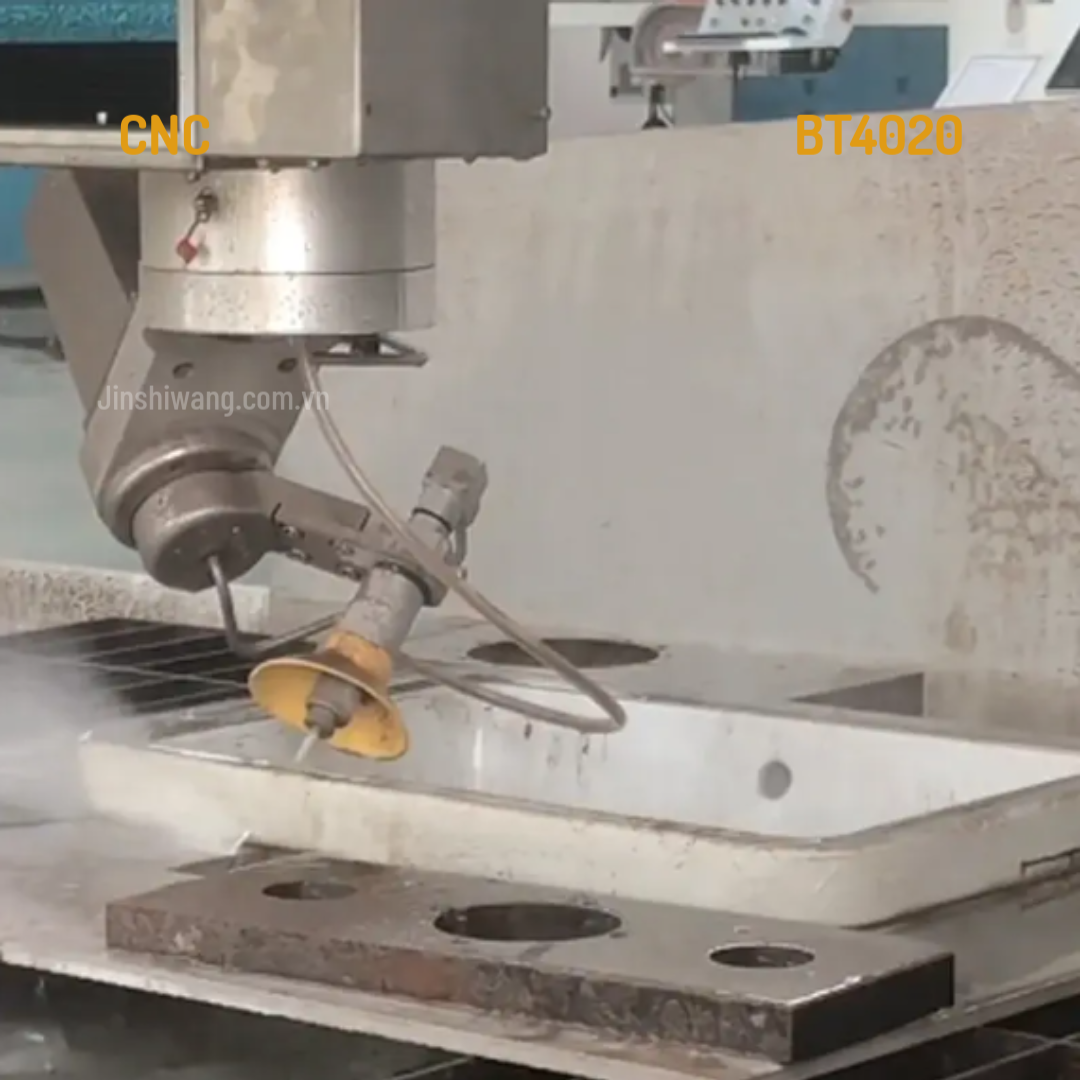

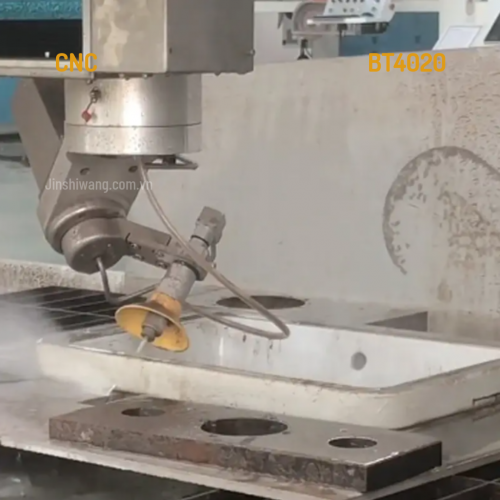

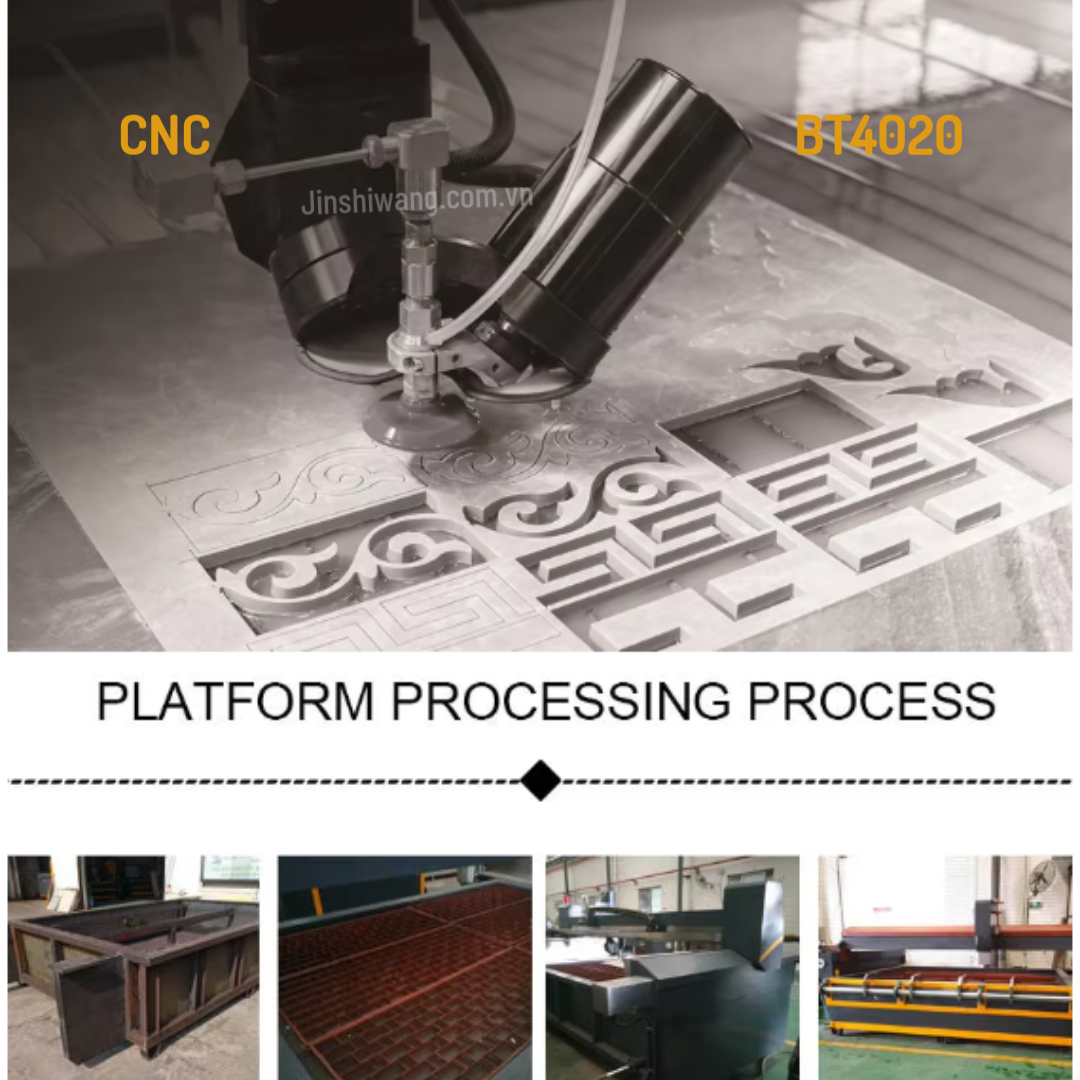

- Hệ thống 5 trục (X, Y, Z + A + C) cho phép cắt các chi tiết phức tạp, cắt nghiêng và tạo chi tiết 3D mà máy cắt 3 trục thông thường không thực hiện được.

2. Độ chính xác cao, sản phẩm nhất quán

- Độ chính xác cắt ±0.1mm giúp đảm bảo các chi tiết ghép khít, giảm công đoạn gia công hoàn thiện.

3. Áp lực nước cực cao và vòi phun nhỏ

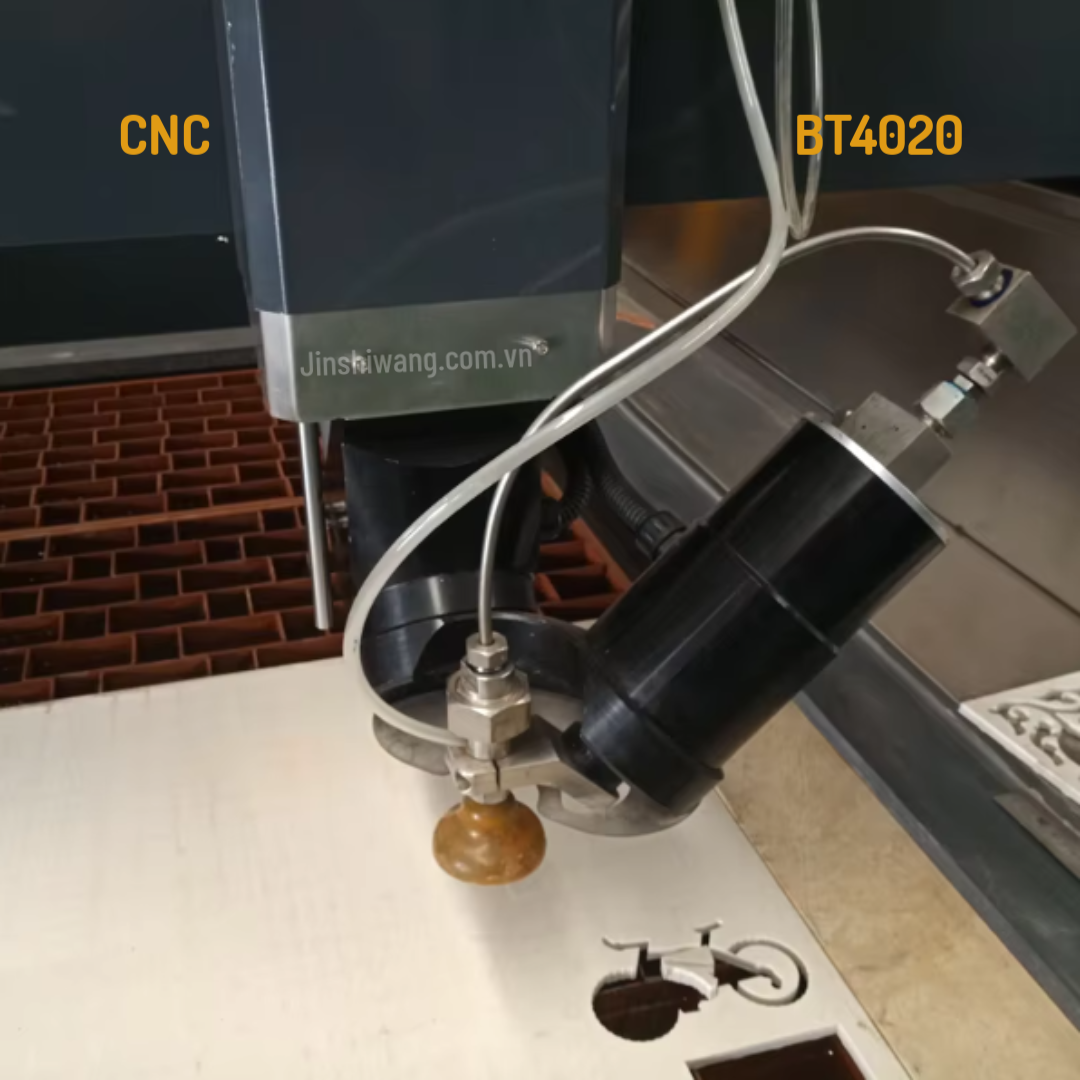

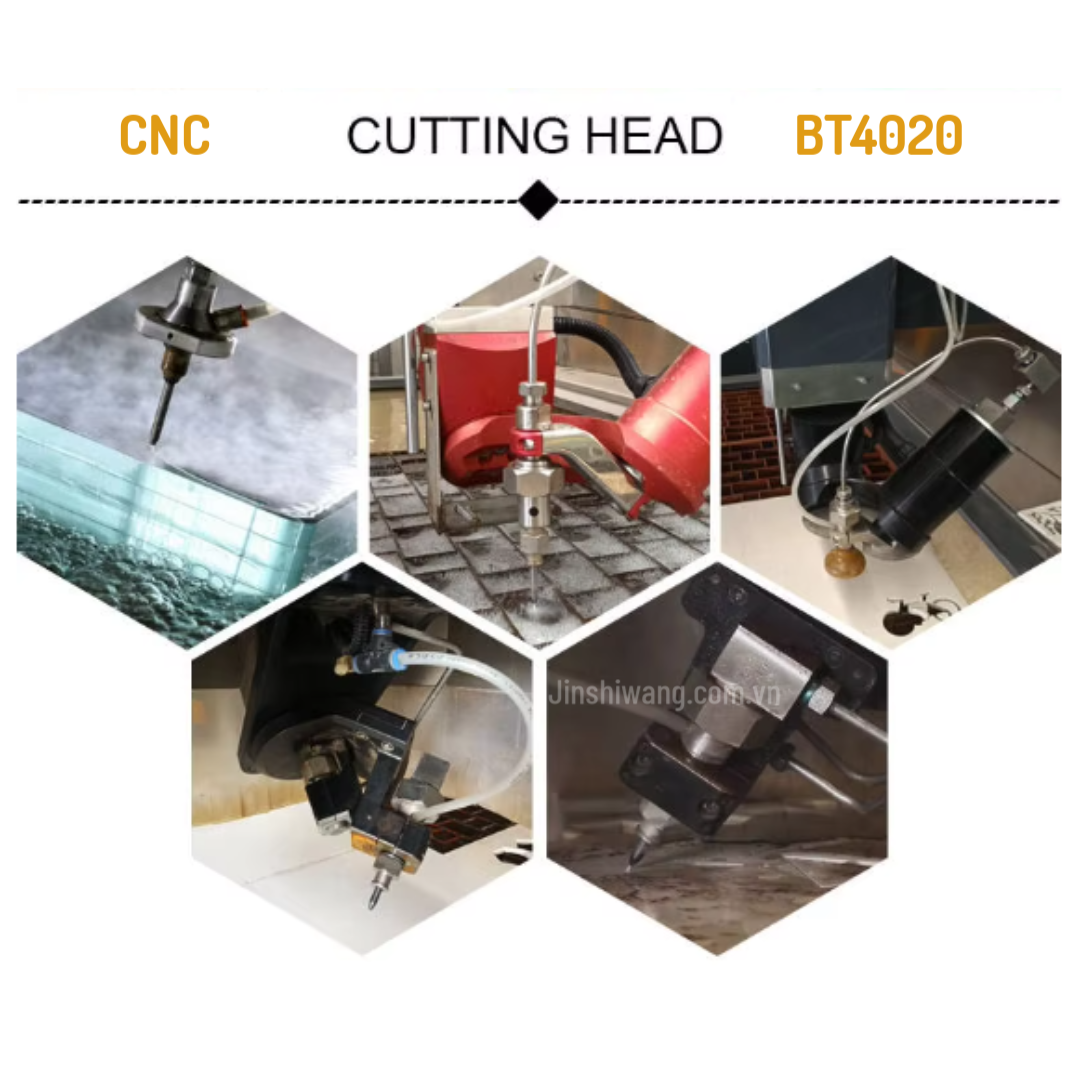

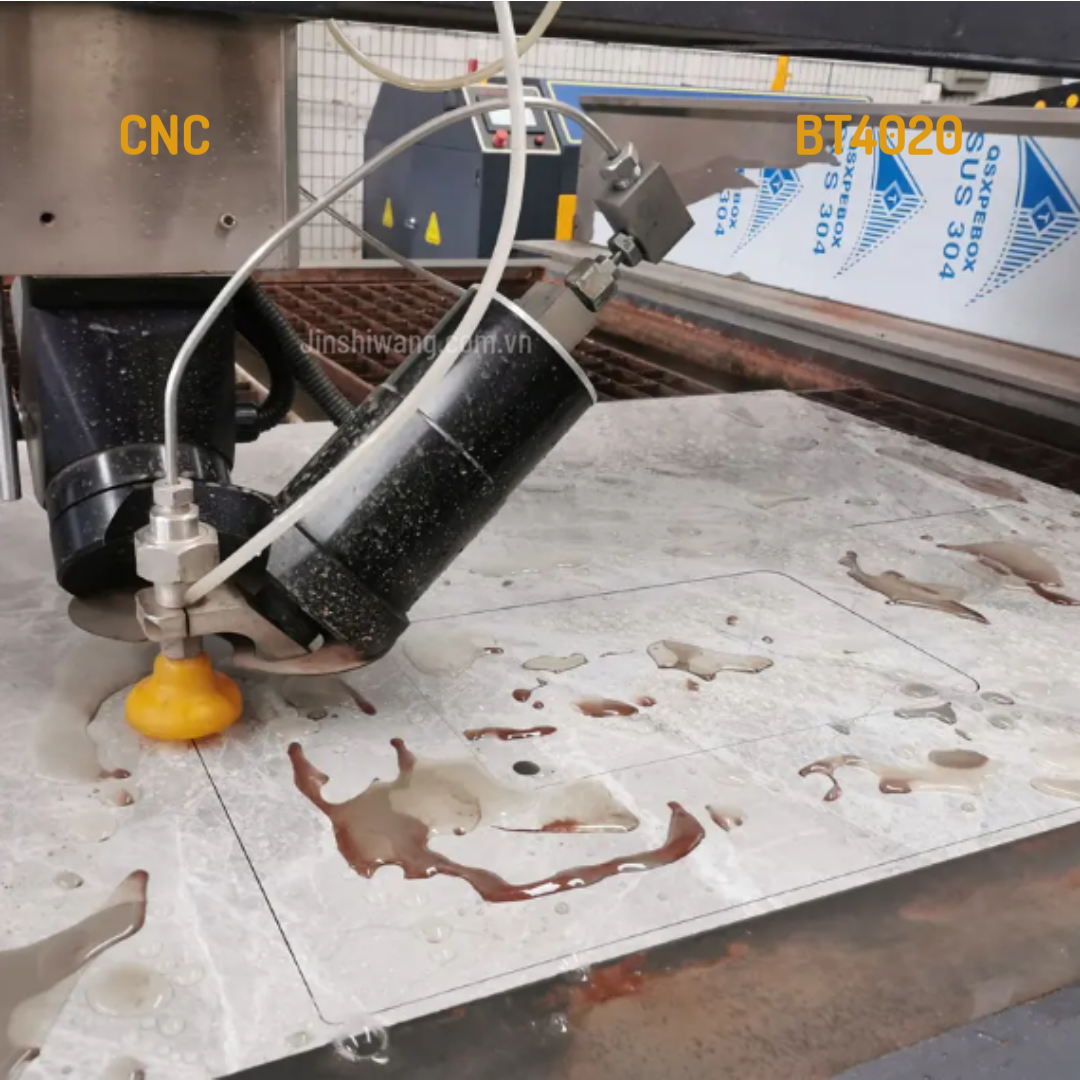

- Áp suất nước 420MPa kết hợp đường kính vòi phun 0.2–0.5mm tạo luồng tia mảnh, lực cắt mạnh, phù hợp cho vật liệu cứng và tấm dày.

4. Khả năng cắt dày lớn

- Độ dày cắt tối đa đến 200mm (tùy vật liệu) giúp xử lý tấm đá dày, cột đá, các chi tiết trang trí lớn.

5. Hệ thống điều khiển CNC hiện đại

- Tủ điều khiển CNC, phần mềm cắt XTWJ, tương thích với Windows, hỗ trợ tiếng Trung và tiếng Anh, thân thiện với lập trình gia công và tối ưu lộ trình cắt.

6. Ổn định và công suất mạnh mẽ

- Công suất 30KW, hệ thống servo AC 5 trục, tốc độ di chuyển ngang đến 6000/15000 mm/phút, đảm bảo hiệu suất gia công cao, ổn định cho sản xuất hàng loạt.



Thông số kỹ thuật chi tiết

---

- Model: BT4020

- Nguồn điện: 380V/50Hz, 3 pha

- Công suất: 30KW

- Kích thước bàn cắt: 4200 mm × 2200 mm

- Phạm vi làm việc (X × Y × Z): 4000 mm × 2000 mm × 300 mm

- Trục xoay: Trục A ±75°, Trục C quay không giới hạn

- Độ chính xác cắt: ±0.1 mm

- Độ dày cắt tối đa: 200 mm (tùy vật liệu)

- Tốc độ làm việc: 0,1–5 m/phút (tùy vật liệu)

- Áp suất nước: 420 MPa

- Đường kính vòi phun tia nước: 0.2–0.5 mm

- Tủ điều khiển: CNC, phần mềm cắt XTWJ, Windows (Tiếng Trung/Tiếng Anh)

- Hệ thống chuyển động: Servo AC 5 trục

- Tốc độ di chuyển ngang: 6000 / 15000 mm/phút

- Vật liệu mài mòn: Garnet Sand (Mesh 80–120)

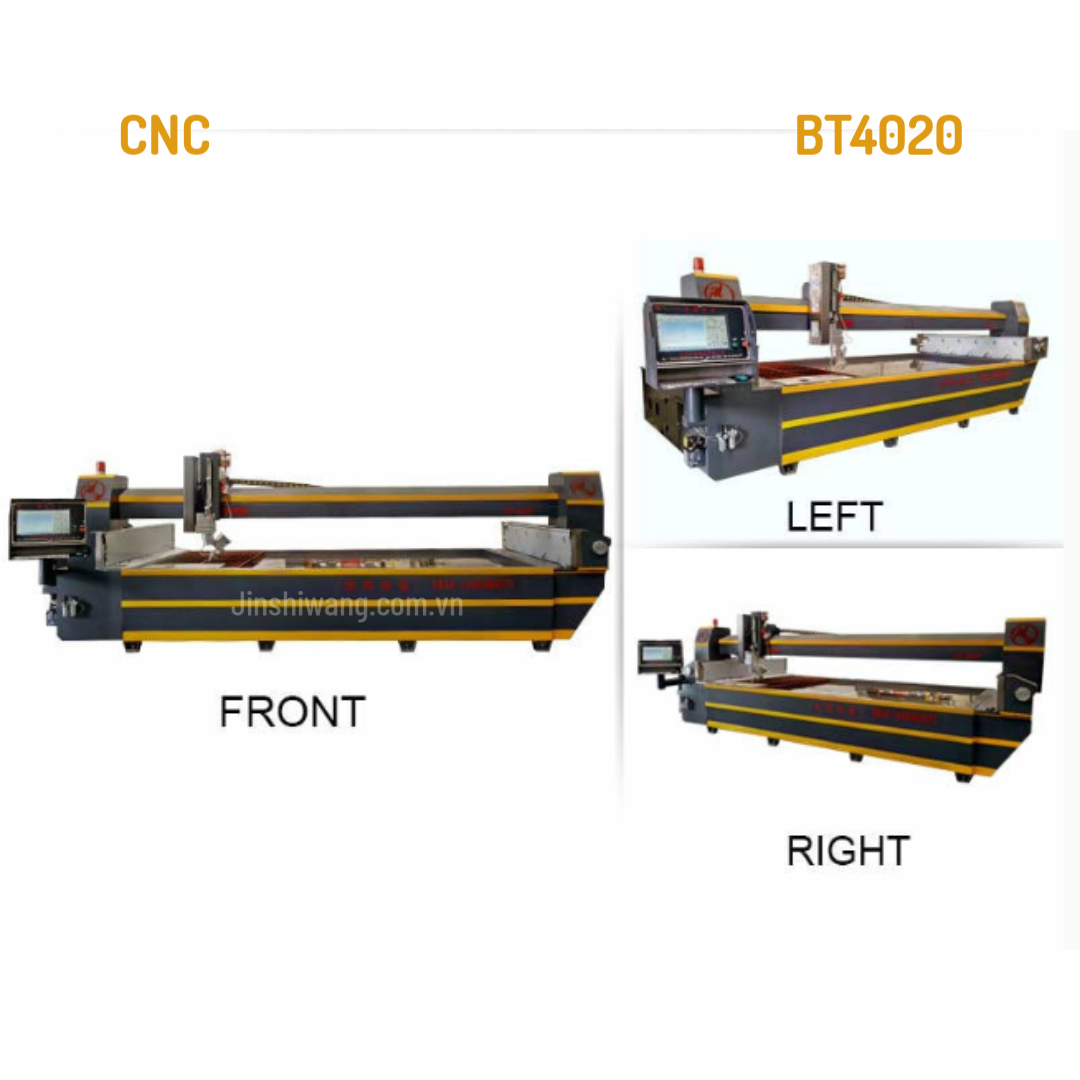

- Kích thước máy: 5000 × 2500 × 2000 mm

- Trọng lượng: 5000 KG



Ứng dụng thực tế

---

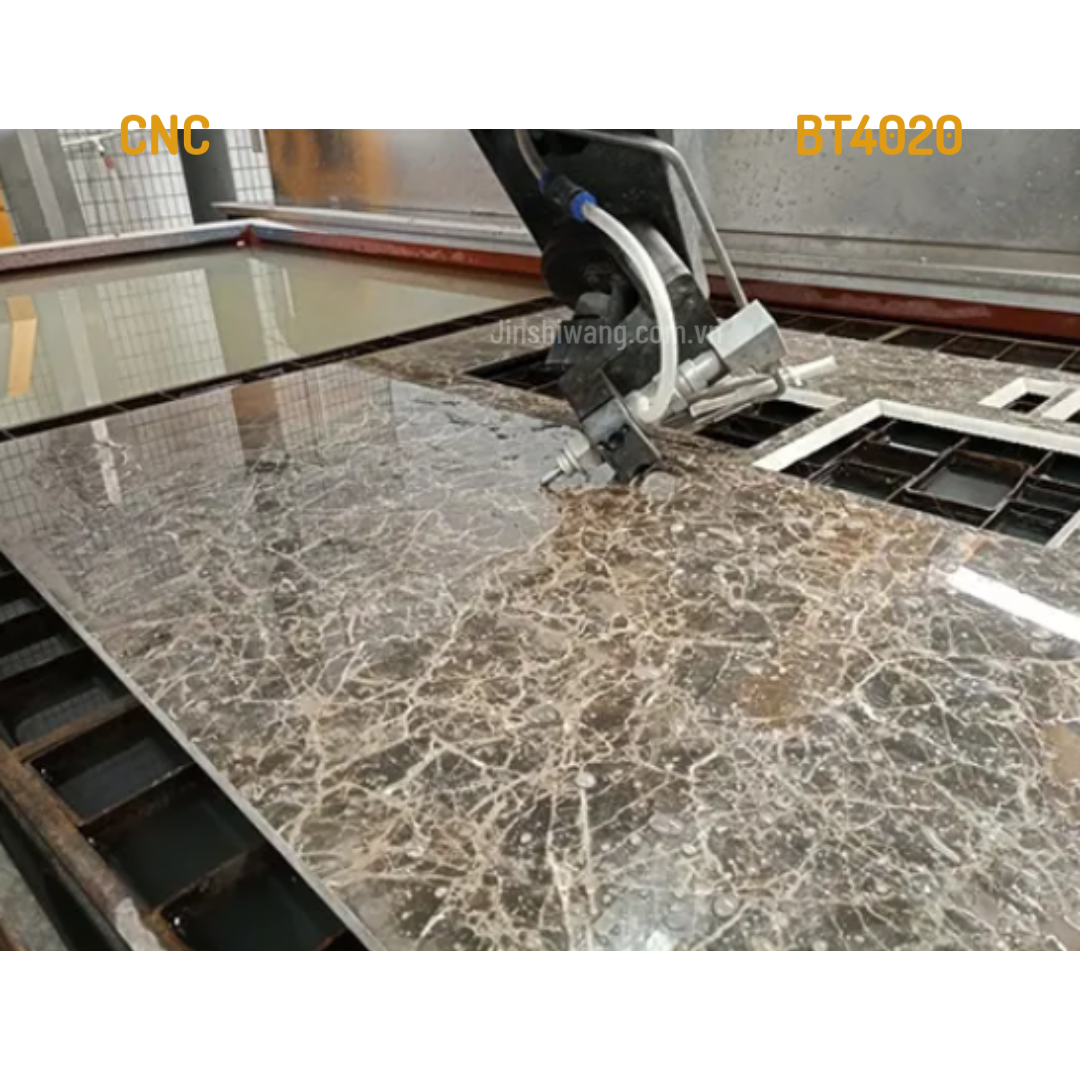

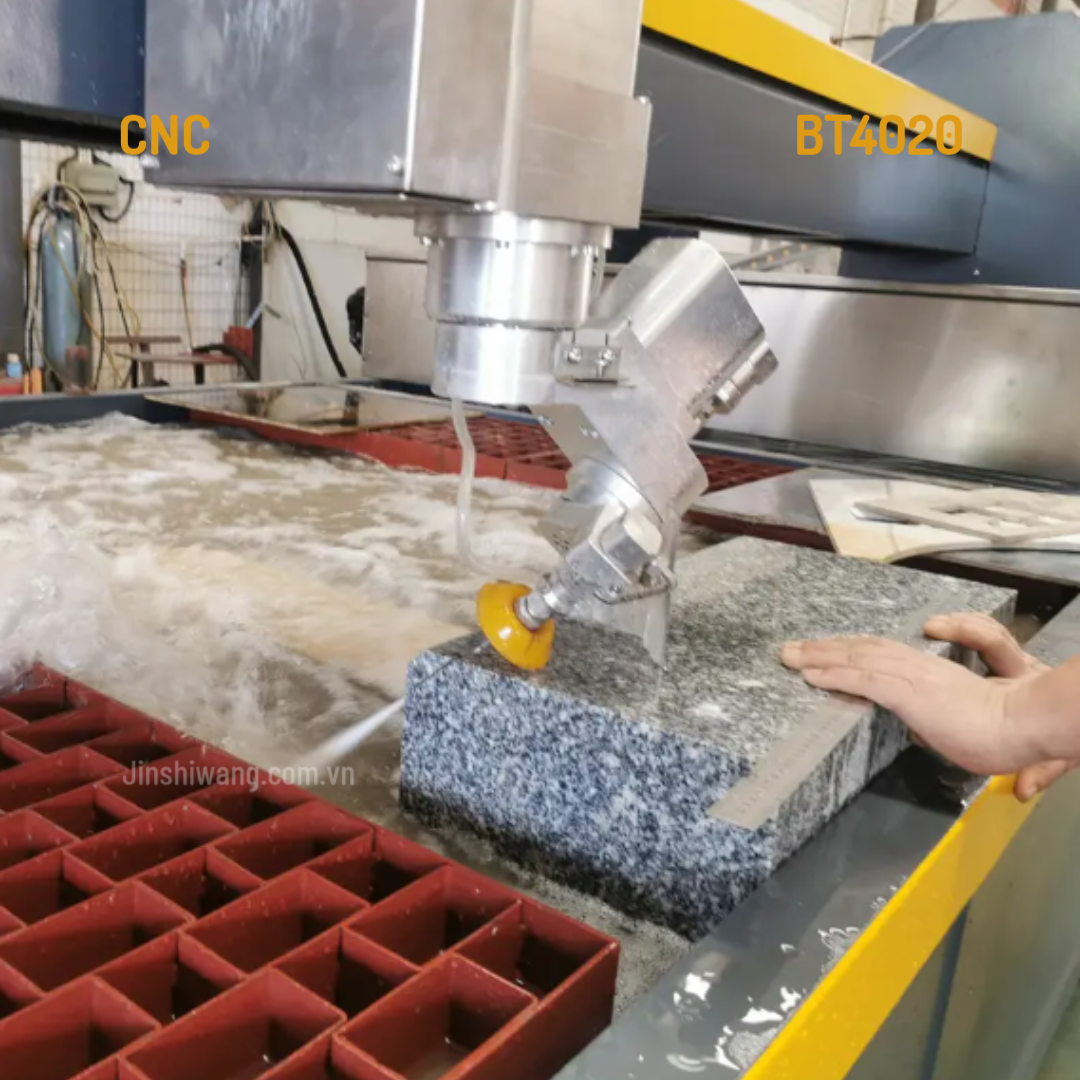

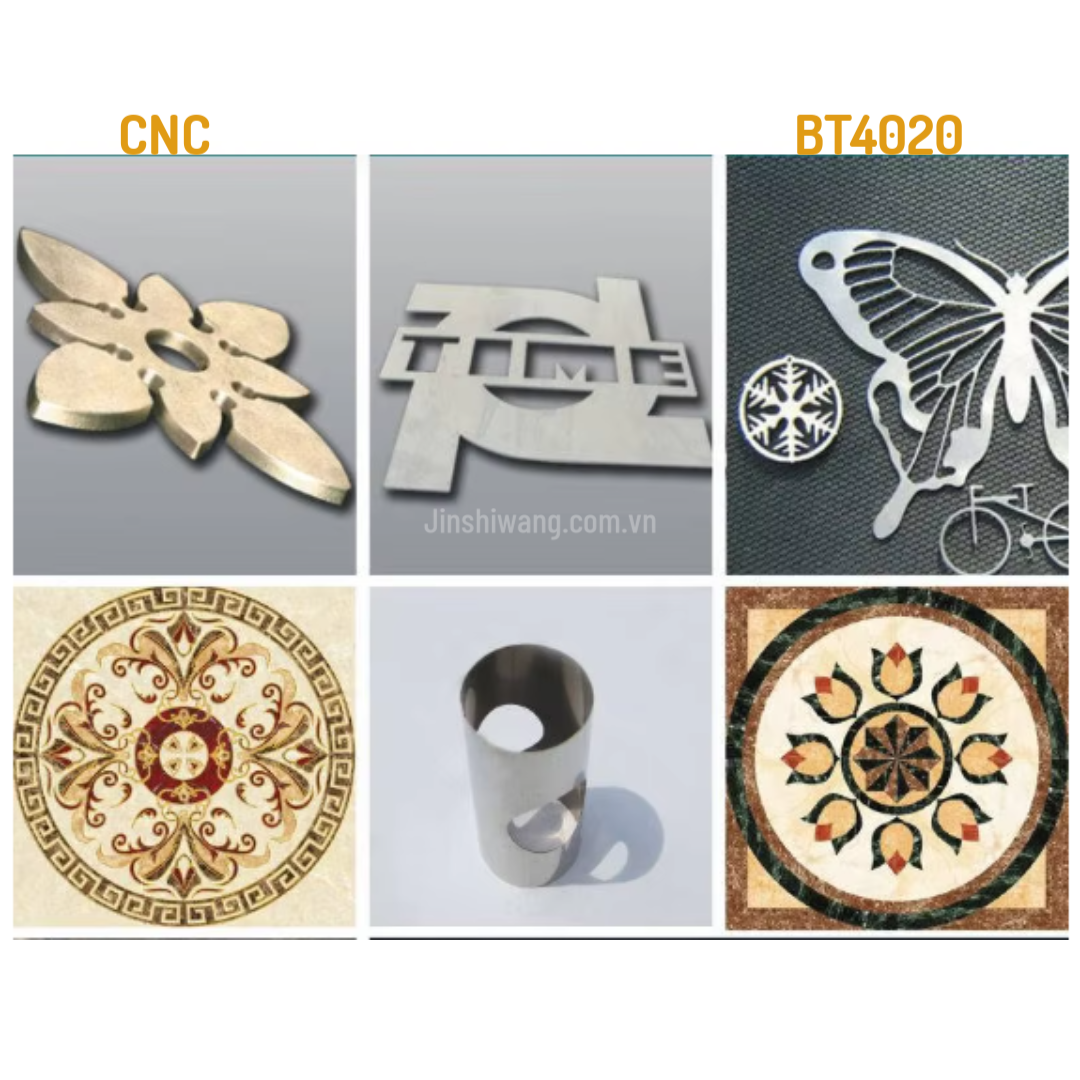

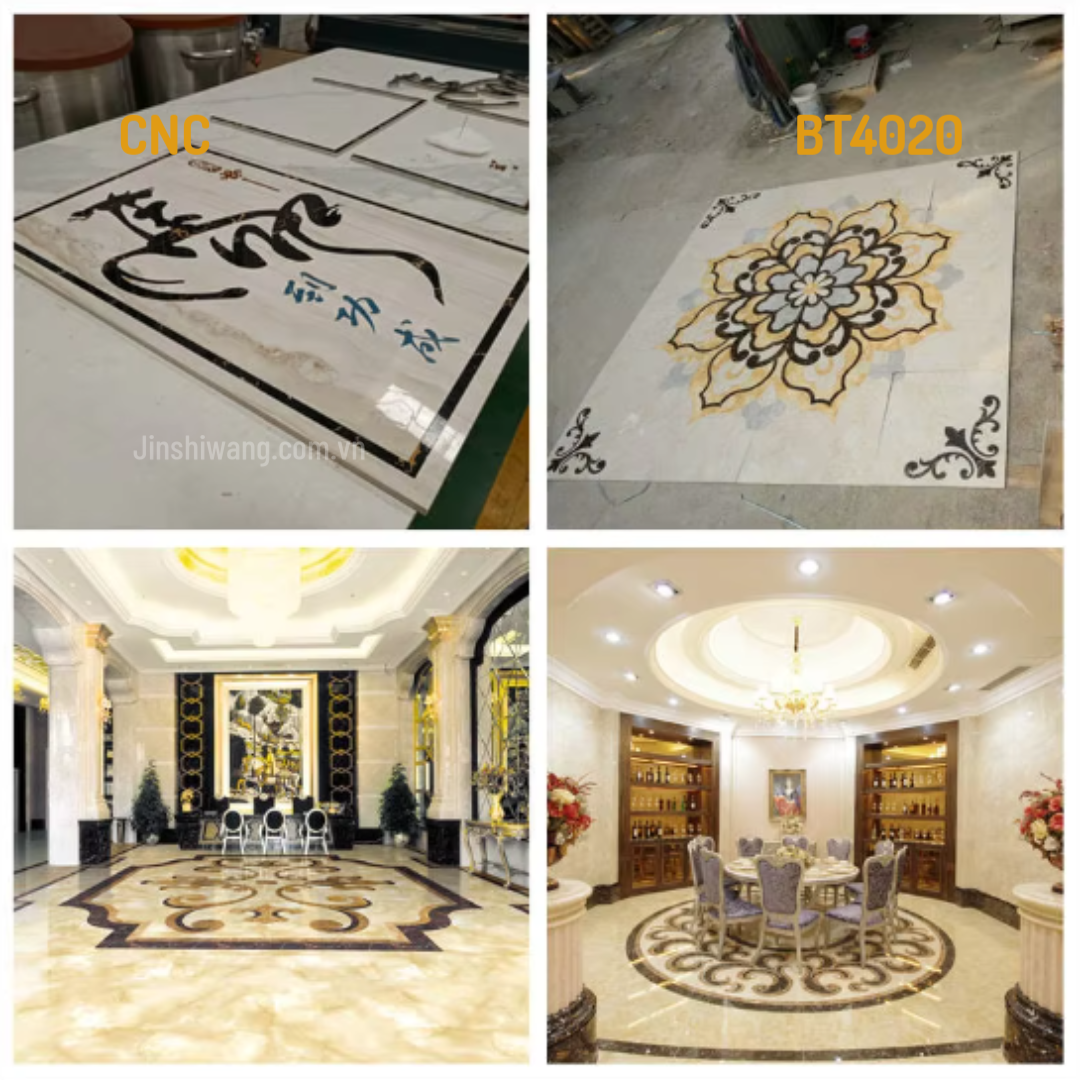

- Cắt tấm đá granite, marble cho mặt bếp, ốp tường, cầu thang.

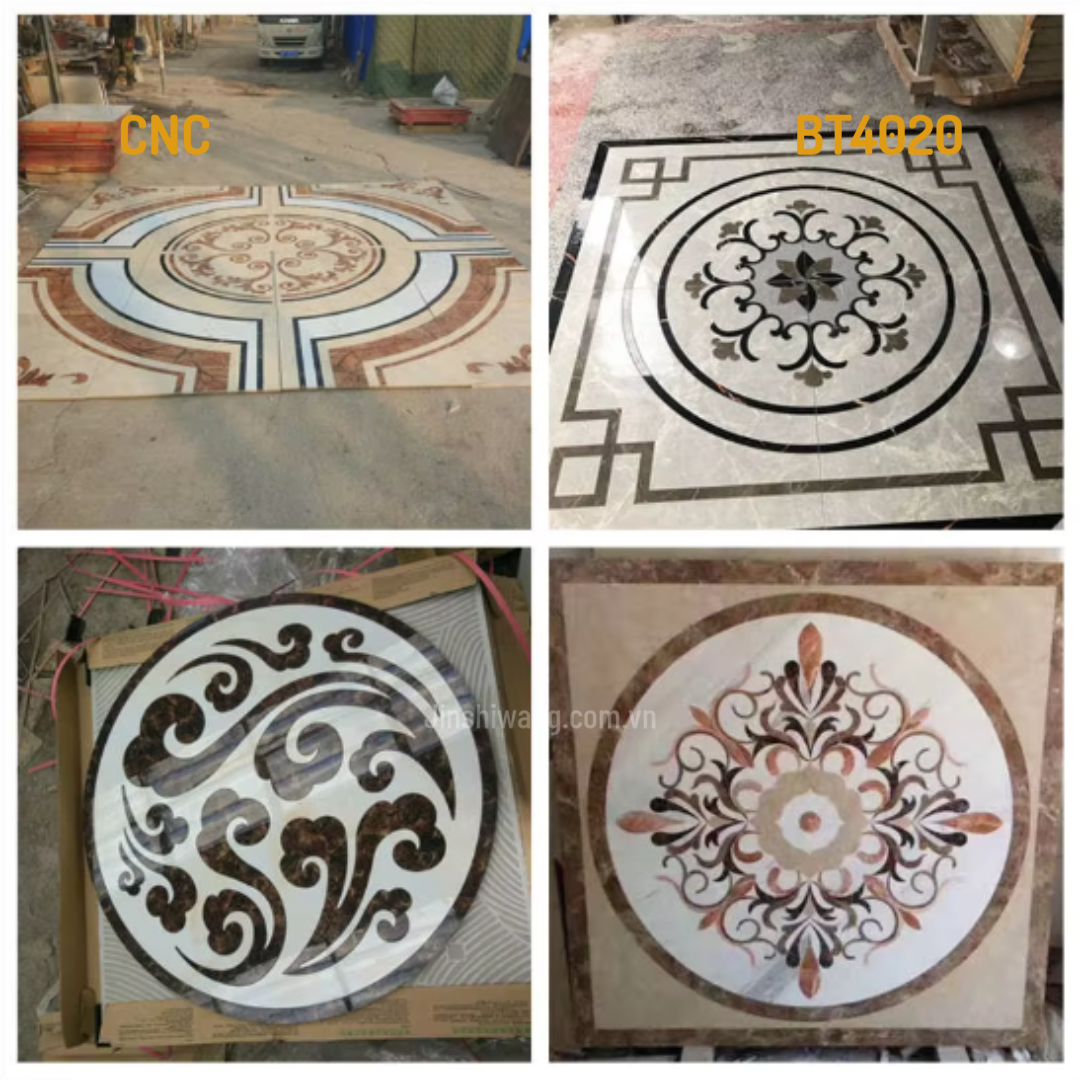

- Gia công chi tiết kiến trúc, phù điêu, cột đá trang trí.

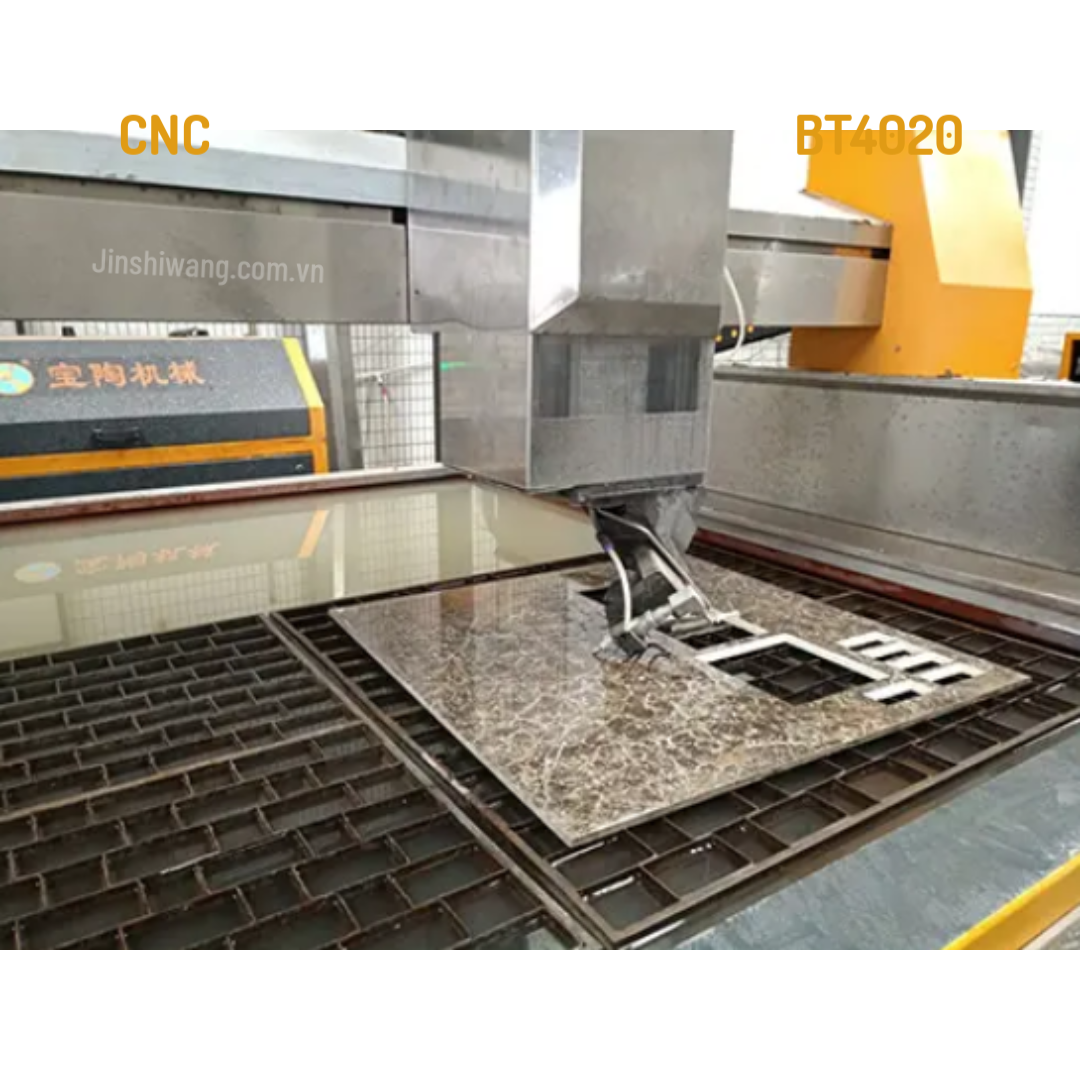

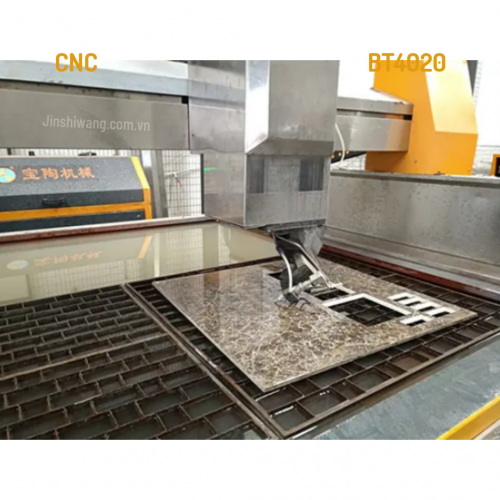

- Cắt gạch men, ceramic, porcelain với mép cắt mịn, ít bụi.

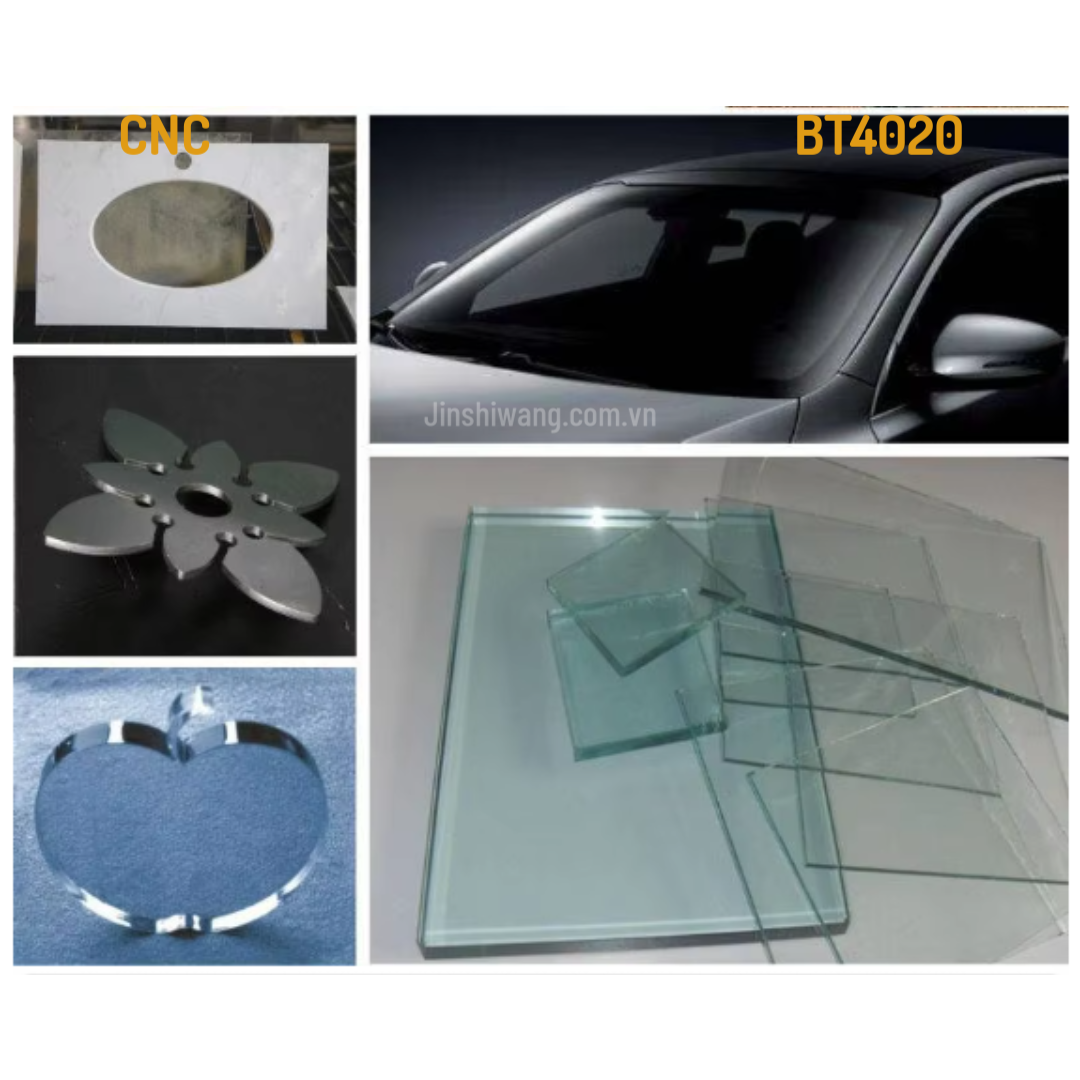

- Ứng dụng trong chế tạo mẫu, cắt kim loại mỏng khi sử dụng tấm đệm thích hợp.

- Sản xuất hàng loạt và đơn lẻ cho xưởng đá, nội thất, xây dựng cao cấp.



Lợi ích khi đầu tư BT4020 cho doanh nghiệp

---

- Giảm hao hụt vật liệu nhờ đường cắt chính xác và ít mẻ cạnh.

- Tăng năng suất với tốc độ làm việc ổn định và công suất lớn.

- Tối ưu chi phí hoàn thiện do bề mặt cắt mịn, ít cần mài sửa.

- Linh hoạt trong sản xuất chi tiết phức tạp nhờ 5 trục hoạt động đồng bộ.

- Dễ dàng tích hợp với phần mềm gia công và quy trình sản xuất hiện có.



cầu vận hành và tiêu hao vật tư

---

- Vật liệu mài mòn: Garnet Sand (Mesh 80–120) — lượng sử dụng tùy theo độ dày và diện tích cắt.

- Áp lực nguồn điện: Cần nguồn 380V/3 pha ổn định.

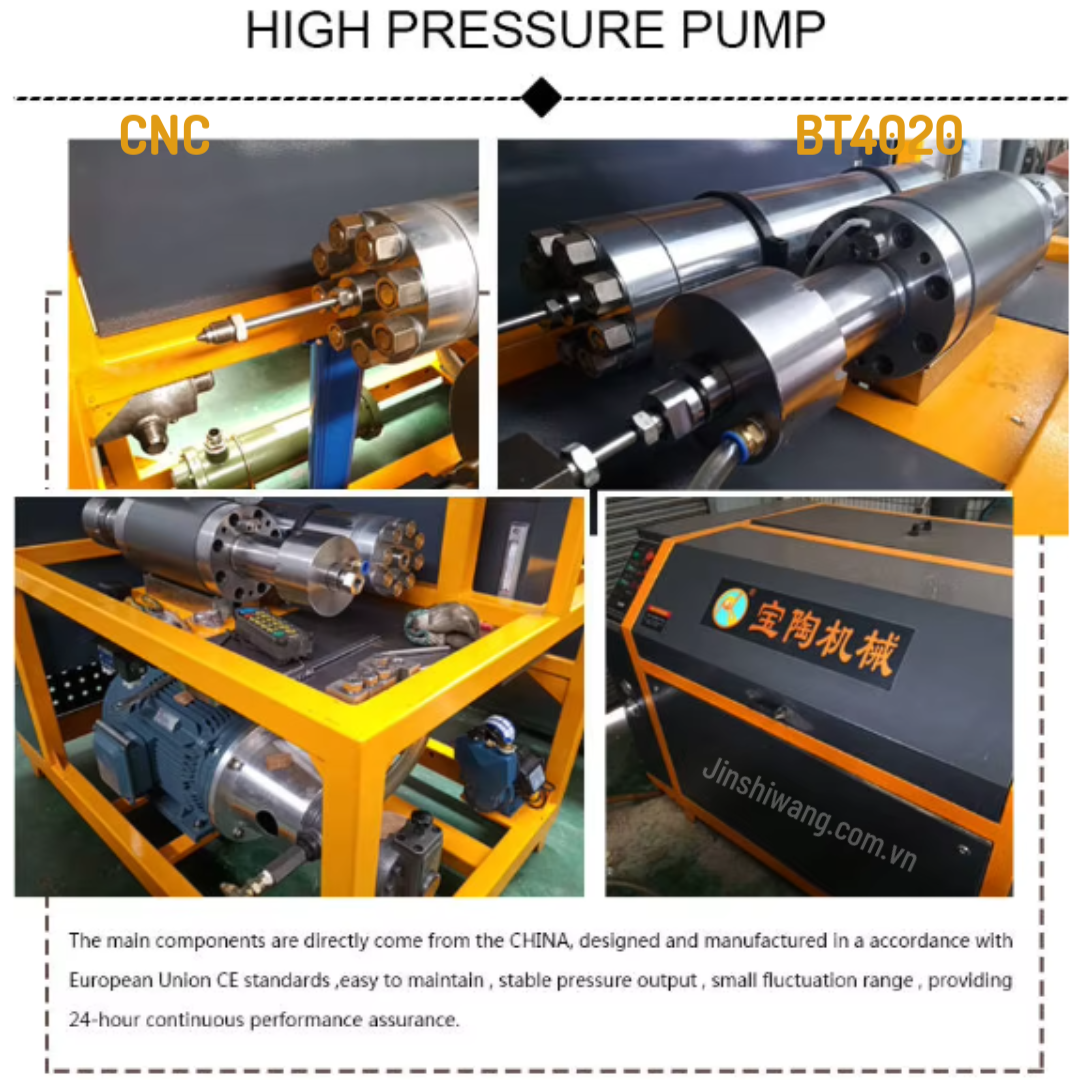

- Bảo trì: Kiểm tra hệ thống bơm cao áp, vòi phun, hệ thống servo, và làm sạch băng tải/khay chứa vật liệu định kỳ.



Tại sao chọn Jin Shiwang Vietnam?

---

- Hỗ trợ kỹ thuật và tư vấn ứng dụng cho từng loại vật liệu.

- Bảo hành và cung cấp phụ tùng, vật liệu mài mòn chính hãng.

- Dịch vụ lắp đặt, chuyển giao công nghệ và đào tạo vận hành tại xưởng.

- Kinh nghiệm cung cấp giải pháp cho xưởng đá, nội thất và nhà thầu xây dựng.



Câu hỏi thường gặp (FAQ)

---

Q: Máy có thể cắt bao nhiêu mm đá granite dày nhất?

A: BT4020 có thể cắt tối đa đến 200 mm tùy loại vật liệu; với đá granite đặc, cần thử nghiệm thực tế để xác định tốc độ cắt tối ưu.

Q: Phần mềm XTWJ có hỗ trợ ngôn ngữ tiếng Việt không?

A: Theo thông số, phần mềm hỗ trợ tiếng Trung và tiếng Anh; Jin Shiwang Vietnam hỗ trợ chuyển giao qui trình và hướng dẫn vận hành cho người dùng Việt.

Q: Tiếng ồn và nước thải khi vận hành thế nào?

A: Máy cắt tia nước tạo tiếng ồn từ bơm cao áp và vòi phun; cần phòng cách âm nếu đặt trong nhà xưởng. Nước cắt sẽ mang theo hạt mài (garnet) và bụi vật liệu — cần hệ thống xử lý nước thải, tách hạt mài và lọc trước khi xả.



Lời khuyên tối ưu khi sử dụng

---

- Chọn hạt mài (garnet) đúng độ mịn (mesh 80–120) để cân bằng tốc độ cắt và chi phí.

- Thiết lập áp lực và tốc độ di chuyển phù hợp theo từng loại vật liệu để đạt bề mặt mịn và ít hao hụt.

- Lên lịch bảo trì định kỳ bơm cao áp và thay vòi phun để giữ độ chính xác và hiệu suất.

- Đào tạo vận hành an toàn khi làm việc với áp lực cao và nguồn điện 3 pha.



Muốn biết thêm về BT4020, nhận báo giá hoặc yêu cầu demo tại xưởng — hãy liên hệ với Jin Shiwang Vietnam để được tư vấn giải pháp phù hợp và hỗ trợ kỹ thuật nhanh chóng.
